Топлотно скупљање за затварање куполе

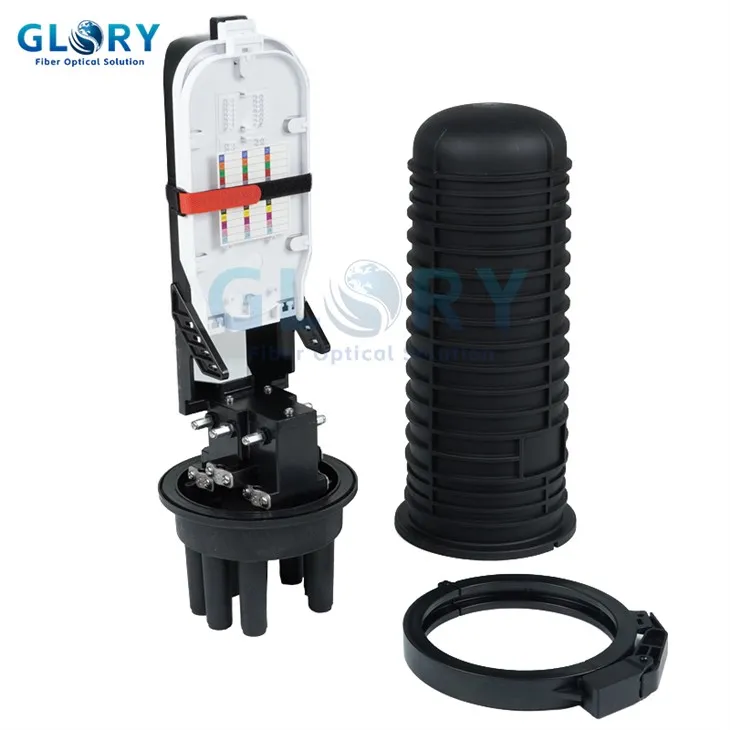

ГЛ-ГПЈ09-5606 термоскупљајућа купола за затварање се користи у ваздушним, зидним и подземним апликацијама за равно и гранање спајања влакнастог кабла. Затварачи за спајање куполе су одлична заштита спојева оптичких влакана од спољашњих окружења као што су УВ, вода и временске прилике, са заптивачем отпорним на цурење и заштитом ИП68.

Затварач има 7 улазних отвора на крају (1 округли и 6 овалних отвора). Оклоп производа је направљен од ПП+ГФ материјала. Шкољка и база се заптивају притиском на силиконску гуму са додељеном стезаљком. Улазни отвори су запечаћени топлоскупљајућим цевима. Затварачи се могу поново отворити након затварања и поново користити без промене материјала за заптивање.





Назив производа	Термоскупљајућа купола, тип ГЛ-ГПЈ09-5606
Величина (мм)	525 × Φ225
Боја	Црн
Кабловски портови	1 овални прикључак: Φ10-15мм; 6 округлих прикључака: Φ8-15 мм
Степен заштите	ИП68
Капацитет спајања влакана	Једно влакно 144 језгра Језгро од тракастих влакана 432
Капацитет једне посуде	Једно влакно 36 језгара Језгро од тракастих влакана 108
Мак Кти. склоп тацне	4 ком
Апликација	Монтажа на антену/зид/стуб
Унутрашњи картон (мм)	540×245×210 (1 комад)
Спољни картон (мм)	555×510×675 (6 ком)



• Термоскупљајућа база са 1 улазом и 6 излаза, средње величине и ИП68

• Температурни циклус: -40 степен до + 65 степен, без унутрашњег ваздуха, циклус: 10 пута, затварање је без цурења ваздуха.

• Термопластични материјал отпоран на ватру ниво УЛ94-ХБ

• Insulation resistance: >2*104MΩ.

• Дизајниран да буде флексибилан, има веома поуздан систем за заптивање топлотно скупљањем.

• Простор за складиштење влакана и структура лежишта за спајање су разумни.

• Једноставна инсталација без потребе за посебним алатом.

Цртеж структуре:

Инсталација:

Ова купола је отпорна на хемијске и механичке услове за подземну, ваздушну, зидну и постољену инсталацију







Како уградити термоскупљајућу куполу у шахт?

Оптички каблови постају све популарнији за потребе телекомуникација и умрежавања због својих супериорних перформанси у поређењу са традиционалним бакарним жицама. Међутим, да би се обезбедио оптималан пренос сигнала, од суштинске је важности да заштитите и управљате кабловима са влакнима, где долазе затварачи за спајање влакана. У овом чланку ћемо разговарати о томе како да инсталирамо затварач за спајање влакана у шахту.



Корак 1: Припремите радни простор

Пре него што почнете да радите, уверите се да је шахт чист и да нема остатака. Затварач треба да буде постављен на равну површину, па се уверите да је површина равна. Уверите се да постоји довољно осветљења, вентилације и сигурносне опреме као што су рукавице и заштитне наочаре.

Корак 2: Распакујте комплет за затварање за спајање влакана

Комплет за затварање влакана типа куполе обично садржи следеће компоненте:

Тело за затварање типа куполе

Посуда за спајање

Кабелска уводница (за улаз кабла ако је механичка основа)

Везица

Термоскупљајуће цеви

Инсталација за кориснике

Уверите се да су све компоненте присутне иу добром стању пре него што наставите.

Корак 3: Припремите влакнасте каблове и спојите их, организујте влакна

Скините спољни омотач за каблове са влакнима и исеците елементе чврстоће на потребну дужину. Уверите се да су каблови са влакнима чисти и без било каквих остатака или оштрих ивица. Након спајања, организујте влакна и ставите их у уторе, уверите се да нема вишка лабавости и да се влакна нису запетљала.

Корак 4: Запечатите затварач и тестирајте каблове са влакнима помоћу ОТДР-а или друге одговарајуће опреме за тестирање да бисте били сигурни да су правилно спојени и да исправно раде.

У закључку, инсталирање куполастог затварача за спајање влакана у шахт захтева пажљиву припрему и пажњу на детаље. Праћење горе наведених корака помоћи ће да се обезбеди успешна инсталација, заштита и управљање оптичким кабловима за оптималне перформансе.
