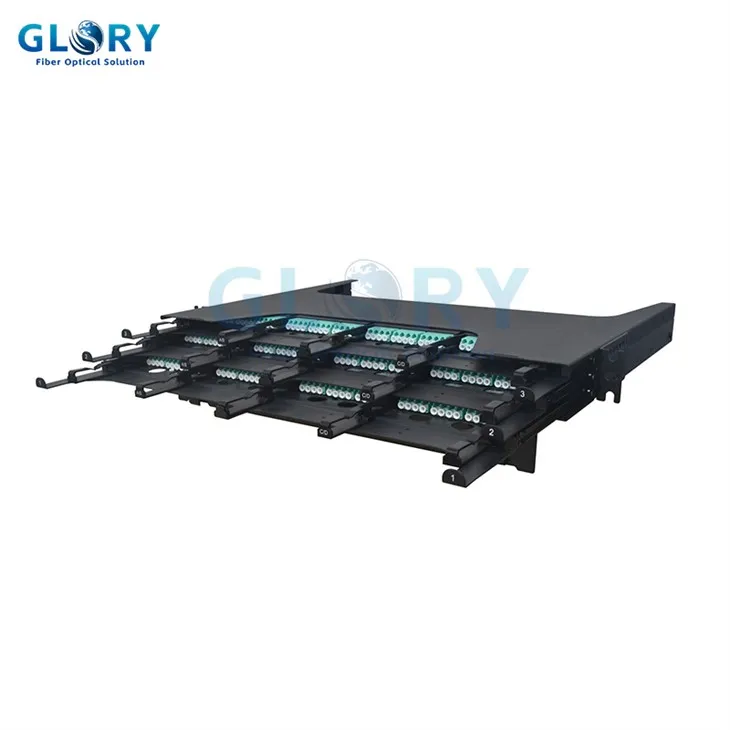

1у Фибер Патцх Панел
Ставка: 1у Фибер Патцх ПанелМодел: ГЛ-МП6 унапред завршени модуларни касетни систем
• Производ за ожичење центра података
• 1U/2U/4U
• Модуларни дизајн, може се извући помоћу шина
•Опциона МТП/МПО/ЛЦ/ЦС веза
Фибер Патцх Панел са пре-терминираним модуларним системом касета чини инсталацију или надоградњу мултимодних и синглемодних влакана једноставном и брзом. Пошто је свака фибер веза фабрички прекинута и тестирана. Није потребно завршавање на лицу места коришћењем специјализованих вештина, рада или алата, време инсталације је скраћено и трошкови пројекта су смањени.
- Представљање производа
ГЛ-МП6 и ГЛ-МПБ6 серије 1у Фибер Патцх Панел са унапред завршеним модуларним системом касета имају модуларни дизајн и предње и задње механичке структуре на извлачење, што су највеће карактеристике које разликују овај производ од конкурентских производа, укључујући брзе
распоређивање, брз одговор и прецизно решавање проблема. Опциони ЛЦ адаптер подржава до 1У-144Ф, 2У-288Ф и 4У-576Ф, а опциони ЦС адаптер подржава до 1У-216Ф.
Модел и изглед производа
Карактеристике
Високих перформанси
• Модуларни дизајн, може се извући помоћу шина
• На сваки спрат се може поставити 4 или 6 касета
•Пружа функције управљања предњим и задњим кабловима
Високе густине
•1У подржава до 144-цоре ЛЦ или 216-цоре ЦС везе
•2У подржава до 288-цоре ЛЦ, а 4У подржава 576-цоре ЛЦ везе.
•1У подржава до 1728-језгро МПО/МТП приступа
Висока флексибилност
• Подржава МТП/МПО-МТП/МПО конверзију
•Опциона МТП/МПО/ЛЦ/ЦС веза
• Подржава спајање пигтаил-а
Структура патцх панела
Спецификације
|
Назив производа |
Фибер Патцх Панел ГЛ-МП6 Пре-терминатед модуларни касетни систем |
|
Радна температура |
-40 степен ~ +75 степен |
|
Температура складиштења |
-40 степен ~ +75 степен |
|
Релативна влажност |
Мање или једнако 85% (+30 степен) |
|
Атмосферски притисак |
70кПа ~106кПа |
|
Материјал кабинета |
Хладно ваљана челична плоча |
|
Димензије (ШкДкВ) |
482,8 мм×350 мм×1/2/4У (са задњим вратима: 497 мм) |
|
Број влакана (ЛЦ адаптер) |
1U:144F |
|
2U:288F |
|
|
4U:576F |
|
|
Број влакана (ЦС адаптер) |
1U:216F |
|
Број влакана (МПО адаптер) |
1U:1728F/1U:864F |
|
Прибор |
|
|
|
Кравате × 6 ком |
|
Клешта за обруч × 2 ком |
|
|
Стезаљка за црево × 2ком |
|
|
Магична кравата од 1 метра × 1 ком |
|
|
М6 завртњи и навртке × 4ком |
|
|
Ознака везе × 1ком |
|
|
Носач за управљање кабловима × 3 ком |
|
|
М3 завртњи и навртке × 3 ком |
|
Касете за Фибер Патцх Панел су дизајниране за оптимизовано управљање кабловима, плуг-анд-плаи, брзу примену, повећану флексибилност и управљивост и смањене трошкове инсталације. Модели су следећи:
ГЛ-МПБ6 касете (8Ф-ЛЦ касете)
|
Спецификације |
|
|
Фибер Цоунт |
8F |
|
Тип влакна |
Г657А1,ОМ3,ОМ4,ОМ5 |
|
Фибер Моде |
СМ/ММ |
|
Тип поларитета |
Тип Б |
|
Материјал |
Пластика |
|
Предњи конектор |
СМ:ЛЦ-УПЦ/АПЦ(УПЦ:Плава/АПЦ:Зелена) |
|
ММ:ЛЦ-УПЦ(ОМ3:Аква/ОМ4:љубичаста/ОМ5:Лимета зелена) |
|
|
Задњи конектор |
СМ:МПО/МТП-АПЦ мушки |
|
ММ:МПО/МТП-УПЦ мушки |
|
|
Димензије (ШкДкВ) |
60 мм × 105 мм × 11,4 мм (без адаптера) |
|
Својства перформанси |
|
|
Предњи конектор Губитак уметања |
СМ:УПЦ Мање или једнако {{0}}.3дБ;АПЦ Мање или једнако 0.3дБ |
|
ММ:УПЦ Мање или једнако 0.2дБ |
|
|
Повратни губитак предњег конектора |
СМ:УПЦ већи или једнак 50дБ,АПЦ већи или једнак 60дБ;ММ:УПЦ већи или једнак 35дБ |
|
Задњи конектор Губитак уметања |
СМ:УПЦ Мање или једнако 0.35дБ(ЛЛ) |
|
ММ:УПЦ мање од или једнако 0.35дБ(ЛЛ) |
|
|
Повратни губитак задњег конектора |
СМ:АПЦ већи или једнак 50дБ;ММ:УПЦ већи или једнак 35дБ |
ГЛ-МПБ6 касете (12Ф-ЛЦ касете)
|
Спецификације |
||
|
Фибер Цоунт |
12F |
|
|
Тип влакна |
Г657А1,ОМ3,ОМ4,ОМ5 |
|
|
Фибер Моде |
СМ/ММ |
|
|
Тип поларитета |
Укуцате |
|
|
Материјал |
Пластика |
|
|
Предњи конектор |
СМ:ЛЦ-УПЦ/АПЦ(УПЦ:Плава/АПЦ:Зелена) |
|
|
ММ:ЛЦ-УПЦ(ОМ3:Аква/ОМ4:љубичаста/ОМ5:Лимета зелена) |
||
|
Задњи конектор |
СМ:МПО/МТП-АПЦ мушки |
|
|
ММ:МПО/МТП-УПЦ мушки |
||
|
Димензије (ШкДкВ) |
90мм×130мм×11.4мм (без адаптера) |
|
|
Својства перформанси |
||
|
Предњи конектор Губитак уметања |
СМ:УПЦ Мање или једнако {{0}}.3дБ;АПЦ Мање или једнако 0.3дБ |
|
|
ММ:УПЦ Мање или једнако 0.2дБ |
||
|
Повратни губитак предњег конектора |
СМ:УПЦ већи или једнак 50дБ,АПЦ већи или једнак 60дБ;ММ:УПЦ већи или једнак 35дБ |
|
|
Задњи конектор Губитак уметања |
СМ:УПЦ Мање или једнако 0.35дБ(ЛЛ) |
|
|
ММ:УПЦ мање од или једнако 0.35дБ(ЛЛ) |
||
|
Повратни губитак задњег конектора |
СМ:АПЦ већи или једнак 50дБ;ММ:УПЦ већи или једнак 35дБ |
|
ГЛ-МПБ6 касете (12Ф-ЦС касете)
|
Спецификације |
|
|
Фибер Цоунт |
12F |
|
Тип влакна |
Г657А1,ОМ3,ОМ4,ОМ5 |
|
Фибер Моде |
СМ/ММ |
|
Тип поларитета |
Укуцате |
|
Материјал |
Пластика |
|
Предњи конектор |
СМ:ЦС-УПЦ/АПЦ(УПЦ:Плава/АПЦ:Зелена) |
|
ММ:ЦС-УПЦ(ОМ3:Акуа/ОМ4:љубичаста/ОМ5:Лиме Греен) |
|
|
Задњи конектор |
СМ:МПО/МТП-АПЦ мушки |
|
ММ:МПО/МТП-УПЦ мушки |
|
|
Димензије (ШкДкВ) |
60 мм × 105 мм × 11,4 мм (без адаптера) |
|
Својства перформанси |
|
|
Предњи конектор Губитак уметања |
СМ:УПЦ Мање или једнако {{0}}.3дБ;АПЦ Мање или једнако 0.3дБ |
|
ММ:УПЦ Мање или једнако 0.2дБ |
|
|
Повратни губитак предњег конектора |
СМ:УПЦ већи или једнак 50дБ,АПЦ већи или једнак 60дБ;ММ:УПЦ већи или једнак 35дБ |
|
Задњи конектор Губитак уметања |
СМ:УПЦ Мање или једнако 0.35дБ(ЛЛ) |
|
ММ:УПЦ мање од или једнако 0.35дБ(ЛЛ) |
|
|
Повратни губитак задњег конектора |
СМ:АПЦ већи или једнак 50дБ;ММ:УПЦ већи или једнак 35дБ |
ГЛ-МПБ6 касете (панел касета)
|
Спецификације |
|
|
Фибер Цоунт |
1728F/144F |
|
Тип влакна |
Г657А1,ОМ3,ОМ4,ОМ5 |
|
Фибер Моде |
СМ/ММ |
|
Материјал |
Пластика |
|
Предњи адаптер |
МПО/МТП/ЛЦ |
|
Димензије (ШкДкВ) |
90мм×130мм×11.4мм (без адаптера) |
ГЛ-МПБ6 касете (12Ф-ЛЦ касете за спајање)
|
Спецификације |
|
|
Фибер Цоунт |
12F |
|
Тип влакна |
Г657А1,ОМ3,ОМ4,ОМ5 |
|
Фибер Моде |
СМ/ММ |
|
Материјал |
Пластика |
|
Предњи конектор |
СМ:ЛЦ-УПЦ/АПЦ(УПЦ:Плава/АПЦ:Зелена) |
|
ММ:ЛЦ-УПЦ(ОМ3:Аква/ОМ4:љубичаста/ОМ5:Лимета зелена) |
|
|
Димензије (ШкДкВ) |
90мм×130мм×11.4мм (без адаптера) |
|
Својства перформанси |
|
|
Предњи конектор Губитак уметања |
СМ:УПЦ Мање или једнако {{0}}.3дБ;АПЦ Мање или једнако 0.3дБ |
|
ММ:УПЦ Мање или једнако 0.2дБ |
|
|
Повратни губитак предњег конектора |
СМ:УПЦ већи или једнак 50дБ,АПЦ већи или једнак 60дБ;ММ:УПЦ већи или једнак 35дБ |
Информације о наручивању панела за повезивање са влакнима
ГЛ-Патцх Панел-МП6
|
МП6 - ЕМ - СП - B - 9004 - N×12F - N×8F - 1U 1 2 3 4 5 6 7 8 |
|
|
1-Модел |
МП6 |
|
2-Конфигурација |
ЕМ: Празно |
|
3-Материјал |
СП: хладно ваљана челична плоча |
|
4-Спреј |
Б: Фино зрно песка |
|
5-Боја у спреју |
9004:РАЛ9004 |
|
6-12Ф Количина касета |
N×12,N=1,2,3,4,5... |
|
7-8Ф Количина касета |
N×8,N=1,2,3,4,5... |
|
8-Висина ормарића |
1U,2U,4U |
|
Напомена: 1. Сваки панел се може конфигурисати са 6 ком 8Ф касета или 4 12Ф касета. 2.1У се може конфигурисати са 3 слоја панела, 2У са 6 слојева и 4У са 12 слојева. |
|
Касете-ГЛ-МПБ6
|
МПБ{0}}Ф- АП - P - Црн - 1×12 - МПО/ПЦ - ЛЦ/УПЦ - ОМ4 1 2 3 4 5 6 7 8 |
|
|
1-Модел |
МПБ6_8Ф;МПБ6_12Ф;МПБ6С_12Ф |
|
2-Конфигурација |
ЕМ:Емпти; АД: Адаптер укључен; АП: Потпуно опремљен |
|
3-Материјал |
П: Пластика |
|
4-Боја |
Црн |
|
5-Касетни преклопни кабл |
1×12:1ПЦС 12-Цоре патцх кабл |
|
6-Задњи конектор |
МПО/ПЦ;МПО/АПЦ;МТП/ПЦ;МТП/АПЦ |
|
7-Предњи конектор |
ЛЦ/ПЦ;ЛЦ/АПЦ;ЦС/ПЦ;ЦС/АПЦ |
|
8-Тип влакна |
Г657А1;ОМ3;ОМ4;ОМ5 |
|
Напомена: Предњи крај користи ЦС адаптер, а кутија модула користи МПБ6_8Ф. |
|
Касете Панел
|
МПБ6П- АД - P - Црн -3МПО(ДКС)-СМ/УПЦ 1 2 3 4 5 6 |
|
|
1-Модел |
МПБ6П |
|
2-Конфигурација |
ЕМ:Емпти; АД: Адаптер укључен |
|
3-Материјал |
П: Пластика |
|
4-Боја |
Црн |
|
5-Тип адаптера |
3МПО(ДКС),3МТП(ДКС),3ЛЦ(КТ) |
|
6-Тип везе |
СМ/УПЦ,СМ/АПЦ,ММ/УПЦ,ОМ3/УПЦ,ОМ4/УПЦ |
|
Напомена: 1.① ЛЦ адаптер: равна четворополна кратка ушица; ② МПО/МТП адаптер: СЦ тип кратка прирубница, са једним крајем кључа окренутим нагоре, а другим надоле. 2. На дну панела постоје 3 квадратне рупе. |
|
